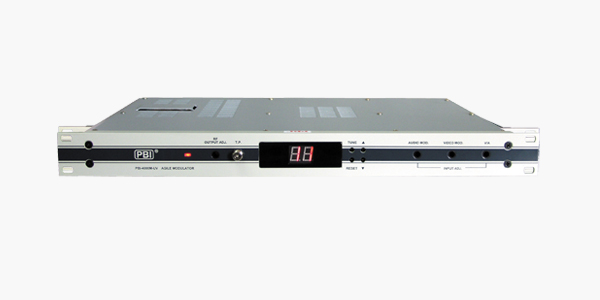

品名: PBI-4000MUV 廣播級全頻道捷變式鄰頻調制主機
貨號:
類別: PBI 模擬前端
描述:
接口規格 輸出頻率 48MHz~870MHz (Ch1~Ch56, Z1~Z43頻道連續可調)
圖像載頻準確度 ≤±5KHz (VHF); ≤10KHz (UHF)
射頻輸出頻率微調范圍 最大±4MHz (0.5MHz步進)
圖像載頻輸出電平 115dBμV
RF輸出電平調節范圍 0 ~ -20dB
圖像/伴音功率比 10~20dB
連續可調輸出阻抗 75Ω
射頻輸出端反射損耗 VHF：≥12dB，UHF：≥10dB 帶內
寄生輸出抑制比 ≥60dB
鄰頻抑制比 ≤-45dB
中頻圖像頻率 38MHz
中頻伴音載頻 31.5MHz
中頻輸入，輸出阻抗 75Ω
圖像中頻輸入，輸出電平 95dBμV
視頻輸入電平 1.0Vp-p調制度為 87.5%
微分增益 ≤5%
微分相位 ≤5°
色度/亮度時延差△τ △τ≤45ns
視頻箝位能力 ≥26dB
視頻輸入形式 正極性圖像合成信號
視頻帶內平坦度 ≤±2dB
視頻調制度范圍 0~90%連續可調
視頻輸入阻抗 75Ω
視頻信噪比(S/N) ≥45dB(10KHz~5MHz,4.43 MHz陷波，非加權，調制度為87.5%)
2T脈沖K系數K2t ≤4%
音載調制頻偏 ±50KHz（音頻輸入電平范圍：0 dBm±6 dBm）
音頻副載波頻率 6.5MHz±1KHz
音頻諧波失真 ≤1%
音頻頻率響應 ±1.5dB (40Hz~15KHz,基準頻率為1K Hz )
音頻輸入阻抗 600Ω
音頻信噪比 ≥55dB
音頻預加重 50μs
電源供電 AC 220V 50Hz 20W
工作環境溫度 5~40°C
工作環境濕度 ≤85%
工作環境大氣壓 86~106Kpa
體積 483mmx320mmx45mm
重量 4Kg
