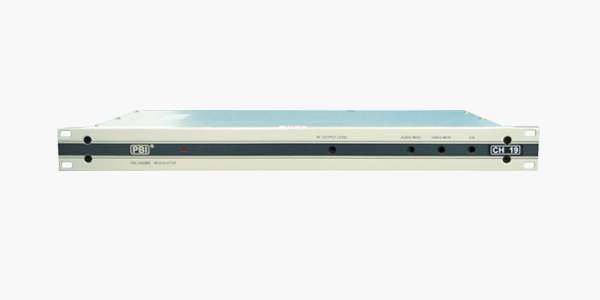

品名: PBI-2500MB 多制式固定頻道鄰頻調制主機
貨號:
類別: PBI 模擬前端
描述:
接口規格
固定頻道 Ch1~Ch56 (47~860MHz) Z1~Z43 (PAL D) Che2~E12, S1~S91 (PAL B/G)
輸出電平 ≥113dBμV
輸出電平可調節范圍 0 ~ -10dB (可調整)
圖像/伴音功率比 10dB~20dB連續可調
輸出阻抗 75Ω
寄生輸出抑制比 ≥60dB
圖像載頻準確度 ≤±5KHz (VHF); ≤±10KHz (UHF)
射頻輸出反射損耗 ≥12dB (VHF帶內); ≥10dB (UHF帶內)
視頻輸入電平 1.0Vp-p (對應于87.5%調制度)
視頻輸入阻抗 75Ω
微分增益 ≤5% (當調制度為87.5%)
微分相位 ≤5° (當調制度為87.5%)
色度/亮度時延差 △τ≤45ns
視頻帶內平坦度 ≤2dB
視頻箝位能力 ≥26dB
視頻調制度范圍 0~90% 連續可調
視頻信噪比 ≥45dB
2T脈沖K系數K2t ≤5%
音頻輸入電平 1Vp-p (±50KHz頻偏)
諧波失真 1
音頻頻率響應 ±1.5dB
輸入阻抗 600Ω
音頻信噪比 ≥55dB
音頻預加重 50μs
電源供電 AC 200V±10% 50Hz±2Hz ≤15W
工作環境溫度 5~40°C
工作環境濕度 ≤85%
工作環境大氣壓 86~106Kpa
體積 483mmx230mmx45mm
重量 2.7Kg
